当前位置：返回首页 > 产品中心 > 弹性柱销齿式联轴器 >
产品列表
产品名称：

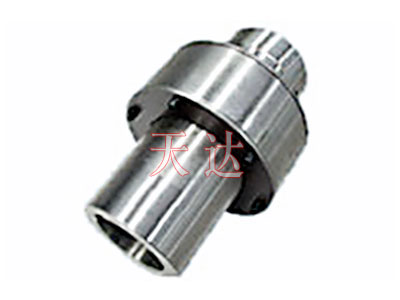

BL型棒销联轴器

工作原理：
BL型棒销联轴器的适用范围适用于联接两同轴线的传动轴系,具有   的补偿两轴相对偏移和一般减震性能.

BL型棒销联轴器

BL型棒销联轴器的适用范围适用于联接两同轴线的传动轴系，具有   的补偿两轴相对偏移和一般减震性能。工作环境温度为-20º~+70ºC.不适用于对减震效果要求很高和对噪音需要控制的部位。

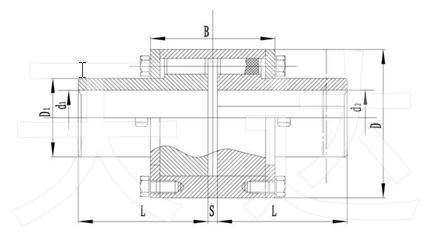

BL型弹性棒销齿式联轴器基本参数和主要尺寸   mm


型号 公称扭矩 N.m 许用 转速 rpm 孔径直径mm d1、d2 轴孔长度mm D S  B 许用补偿量 转动 惯量 N.m2


质量kg
Y型 J1型 轴向 径向 角向
L L mm （º）
BL1 610 3800 25,28 55 65 145 5 66 ±1.5 0.2 0º30¹ 0.882 11
30,32,35,38 60 80
40,42,45,48 70 110
BL2 1500 3000 40,42,45,48,50,55 70-110 110 165 5 76 ±1.5 0.2 0º30¹ 1.96 18
60 110-140 140
BL3 3920 2400 50,55 70-110 110 190 5 86 ±1.5 0.3 0º30¹ 4.312 30
60,65,70,75 110-140 140
80 125-170 170
BL4 6174 2000 60,65,70,75 110-140 140 230 5 106 ±1.5 0.3 0º30¹ 9.702 42
80,85,90 125-170 170
BL5 9800 1680 70,75 110-140 140 270 5 116 ±1.5 0.4 0º30¹ 23.52 81
80,85,90,95 110-200 180
100,110,120 172 210
BL6 15680 1500 80,85,90,95 120-170 170 290 10 127 ±2.5 0.4 0º30¹ 31.36 101
100,110,120 160-210 210
130 200-250 250
BL7 24500 1270 90、95 140-170 170 350 10 147 ±2.5 0.4 0º30¹ 79.38 151
100,110,120 160-210 210
130,140,150 200-250 250
BL8 30870 1140 100,110,120 160-210 210 370 10 167 ±2.5 0.6 0º30¹ 123.52 206
130,140,150 200-250 250
160,170 240-300 300
BL9 39200 1000 110,120 160-210 210 400 10 167 ±2.5 0.6 0º30¹ 175.42 290
130,140,150 200-250 250
160,170,180 240-300 300
BL10 61740 850 130,140,150 200-250 250 470 10 177 ±2.5 0.6 0º30¹ 343 377
160,170,180 240-300 300
190,200,210 280-350 350
BL11 98000 750 150 200-250 250 520 10 201 ±2.5 0.8 0º30¹ 597.8 520
160,170,180 240-300 300
190,200,210,220,230, 240,250 280-350 350
BL12 122500 660 170,180 240-300 300 560 10 231 ±2.5 0.8 0º30¹ 989.8 660
190,200,210,220,230, 240,250 280-350 350
260,270,280 320-420 -
BL13 155800 600 190,200,210,220,230, 240,250 280-350 350 630 10 261 ±2.5 1.0 0º30¹ 1630.6 876
260,270,280,290,300 320-420 -
BL14 245000 540 210,220,230,240，250 260，270 280-350 350 690 10 285 ±2.5 1.0 0º30¹ 2675.4 1124
280,290,300，310，320，330，340 350-420 -
BL15 308700 480 230,240，250，260，270 280，290，300 320-350 - 750 10 315 ±2.5 1.2 0º30¹ 4410 1830
310，320，330，340 350，360，370，380 420-480
BL16 392000 425 250，260，270,280，290，300,310,320,330,340 350-400 - 850 15 345 ±5   1.2 0º30¹ 7408.8 2370
350，360，370，380 390,400,410,420 420-480
BL17 617400 380 280,290,300,310,320 330,340,350,360,370 380,390,400 400-450 - 930 15 369 ±5 1.5 0º30¹ 12475.4 3350
410,420,430,440,450 460,470,480 480-560
BL18 980000 330 300,310,320,330,340 350,360,370,380,390 400 450-480 - 1000 15 389 ±5 1.5 0º30¹ 20139 4077
410,420,430,440,450 460,470,480,490,500 580 530-560
BL19 1568000 300 350,360,370,380,390 400,410,420,430,440 480-560 - 1110 15 409 ±5 1.5 0º30¹ 40062.4 5690
450,460,470,480,490 500,530,560,600 600-650
