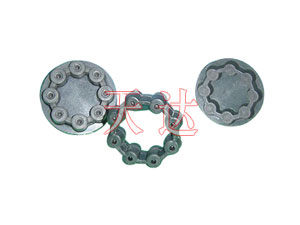

芯形弹性联轴器具有 的补偿能力，适用于两轴线有 偏移量的工况条件，并具有缓冲和减震性能。该联轴器不用润滑，可以在有粉尘和水份的条件下工作，结构简单，维修方便，但 换弹性元件时需移动一端半联轴器和主机轴。工作温度：-20～+70℃，传递公称转矩为6.3～8000N.m。
国标型号为：LN型--基本型；LNS型--双法兰型 我厂出口型号为MH型芯形弹性联轴器(MH couplings 90 115 130 145 175)

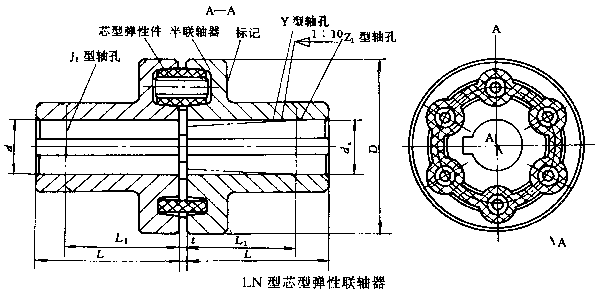

LN型芯型弹性联轴器基本参数和主要尺寸（GB/T10614-89）/mm
|
型号
|
公称转矩
Tn/N·m
|
瞬时 大
转矩Tmax
/N·m
|
许用转速
[n]/r·min-1
|
轴孔直径
d、dz
|
轴孔长度
|
D
|
t
|
转动惯量I
/kg·m2
|
质量
m/kg
|
|||
|
Y型
|
J1、Z1型
|
|||||||||||
|
钢
|
铁
|
L
|
L
|
L1
|
||||||||
|
LN1
(N1)
|
6.3
|
20
|
5000
|
4000
|
10、11
|
25
|
—
|
22*
|
70
|
3
|
0.0006
|
1.1
|
|
12、14
|
32
|
27*
|
||||||||||
|
16、18、19
|
42
|
30
|
||||||||||
|
20、22
|
52
|
38
|
||||||||||
|
LN2
(N2)
|
25
|
80
|
3500
|
16、18、19
|
42
|
42
|
30
|
85
|
0.0015
|
2
|
||
|
20、22、24
|
52
|
52
|
38
|
|||||||||
|
25、28
|
62
|
—
|
44
|
|||||||||
|
LN3
(N3)
|
63
|
180
|
4500
|
3000
|
20、22、24
|
52
|
52
|
38
|
105
|
0.0039
|
3.7
|
|
|
25、28
|
62
|
62
|
44
|
|||||||||
|
30、32、35
|
82
|
—
|
60
|
|||||||||
|
LN4
(N4)
|
100
|
315
|
24
|
52
|
52
|
38
|
120
|
0.0087
|
6
|
|||
|
25、28
|
62
|
62
|
44
|
|||||||||
|
30、32、35、38
|
82
|
82
|
60
|
|||||||||
|
40、42
|
112
|
—
|
84
|
|||||||||
|
LN5
(N5)
|
160
|
500
|
4000
|
28
|
62
|
62
|
44
|
140
|
0.169
|
9
|
||
|
30、32、35、38
|
82
|
82
|
60
|
|||||||||
|
40、42、45、48
|
112
|
—
|
84
|
|||||||||
|
LN6
(N6)
|
250
|
710
|
3600
|
2500
|
32、35、38
|
82
|
82
|
60
|
160
|
0.0354
|
14.1
|
|
|
40、42、45、48、50、55、56
|
112
|
—
|
84
|
|||||||||
|
LN7
(N7)
|
400
|
1120
|
3200
|
38
|
82
|
82
|
60
|
180
|
4
|
0.0575
|
16.8
|
|
|
40、42、45、48、50、55、56
|
112
|
—
|
84
|
|||||||||
|
60
|
142
|
107
|
||||||||||
|
LN8
(N8)
|
630
|
1800
|
3000
|
2000
|
45、48、50、55、56
|
112
|
112
|
84
|
240
|
0.0971
|
24.1
|
|
|
60、63、65、70
|
142
|
—
|
107
|
|||||||||
|
LN9
(N9)
|
900
|
2240
|
2800
|
48、50、55、56
|
112
|
112
|
84
|
220
|
0.1412
|
30.7
|
||
|
60、63、65、70、71、75
|
142
|
—
|
107
|
|||||||||
|
LN10
(N10)
|
1250
|
3150
|
2400
|
1600
|
55、56
|
112
|
112
|
84
|
240
|
5
|
0.2304
|
38.5
|
|
60、63、65、70、71、75
|
142
|
142
|
107
|
|||||||||
|
80
|
172
|
—
|
132
|
|||||||||
|
LN11
(N11)
|
1600
|
4000
|
2400
|
1600
|
60、63、65、70、71、75
|
142
|
142
|
107
|
250
|
5
|
0.2889
|
45.2
|
|
80、85、90
|
172
|
—
|
132
|
|||||||||
|
LN12
(N12)
|
2500
|
6300
|
2000
|
70、71、75
|
142
|
142
|
107
|
320
|
6
|
0.7902
|
76.2
|
|
|
80、85、90、95
|
172
|
172
|
132
|
|||||||||
|
LN13
(N13)
|
4000
|
10000
|
1800
|
80、85、90、95
|
172
|
172
|
132
|
360
|
7
|
1.4711
|
118
|
|
|
100、110、120
|
212
|
212
|
167
|
|||||||||
|
LN14
(N14)
|
8000
|
16000
|
1600
|
1400
|
100、110、120、125
|
212
|
212
|
167
|
420
|
7
|
2.9312
|
171.6
|
|
130、140
|
252
|
—
|
202
|
|||||||||
注：1.带*的轴孔长度仅适用于J1型轴孔。对于Z1型轴孔，应把22改为17，27改为20。
2.轴孔型式可根据需要选取。
3.联轴器转动惯量和质量是各型号中 大的钢制半联轴器的计算近似值。
4.N1～N14为弹性件代号规格。
